電磁閥壽命測試機
功能:電磁閥壽命測試。
測試機上會安裝直流電源和交流電源,可顯示電壓、電流值。
測試介質:
1、 壓縮空氣,氣壓0.1-0.8MPa;
2、 常溫水,關閉時靜水壓0.1-1.6MPa。
控制電源:
1、 直流:0-60V,可調直流穩壓電源,電流10A;
2、 交流:0-300V可調,500W。
測試程序:
1、 把電磁閥旋接在連接螺紋上,選擇交流或直流,調節到相應的電壓,再把電磁閥的電源線接在交流或直流接線柱上;
2、 如果使用氣壓,在調壓閥上調節好測試氣壓,如果使用水壓測試,按下“水泵”按鈕啟動水壓,再在變頻器旋鈕上調節好電磁閥關閉時的水壓;
3、 測試前可以手動進行電磁閥點動開關測試;
4、 在觸摸屏上設定好測試頻率、測試次數、自檢測間隔數和自檢測次數;
5、 按下自動測試按鈕,測試機開始按設定的頻率進行開關壽命測試。達到自檢時,測試頻率放慢,檢測電磁閥每個開關動作,檢測是否完全打開,關閉時是否有泄漏,連續檢測數次(次數可以設定);
6、 自動如果不合格會報警提示,并停止測試。如果合格,會恢復到正常頻率進行快速測試。
7、 全部測試次數完成后自動停機。
8、 如果測試過程中出現斷電意外停機,測試次數會記錄在觸摸屏上,開機后可以自動繼續測試。

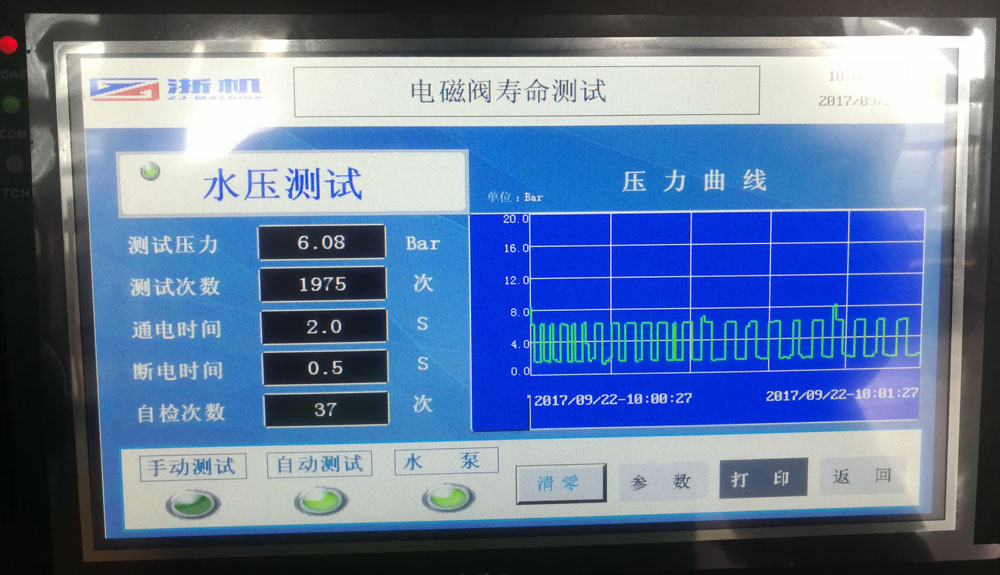

9、 觸摸屏上顯示電磁閥動作的壓力曲線。
參數
序號 | 項目 | 參數說明 |
1 | 功能 | 開關壽命測試 |
2 | 測試介質 | 壓縮空氣和水壓 |
3 | 壓力測試精度 | 0.001MPa |
4 | 水泵輸出壓力 | 1.6MPa |
5 | 壽命測試設定次數 | 1-5000000 |
6 | 外形尺寸 | 1600*820*1760mm |
7 | 電源 | 380V 3KW |
