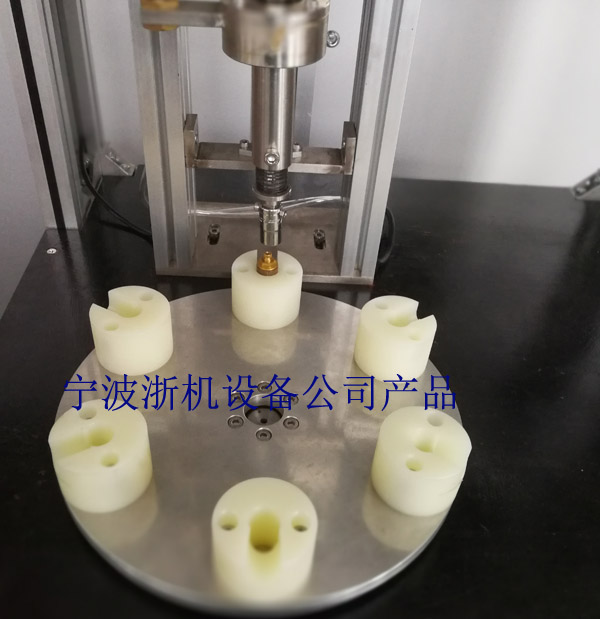

角閥自動擰緊機
功能:
1、 可在觸摸屏上設定和顯示擰緊的扭矩值;
2、 擰緊后電機會回轉一個角度,方便取料;
3、 可設定擰緊時的轉動速度。
操作程序:
1、 設定好擰緊的扭矩;
2、 把需要擰緊的角閥放置在分割器工位上;
3、 按下啟動按鈕,擰緊機構自動下移擰緊產品,擰緊后自動上升復位;
4、 分割器會自動移動一個位置,此時人工取下擰緊后的產品,同時放上一個新的產品;
5、 新產品放到工裝里后,光電開關會自動感應到產品,自動轉動分割器進入下一個工位;
6、 也可以手動按下按鈕讓分割器走動進入下一工位進行擰緊。
參數
序號 | 項目 | 參數 |
1 | 扭矩設定范圍 | 2-20N·m |
2 | 扭矩控制精度 | ±1N·m |
3 | 旋緊轉速設定范圍 | 30-200轉/分鐘 |
4 | 速度 | 3秒/個 |
5 | 功率 | 1.5KW |
6 | 電源 | 220V |
7 | 設備尺寸(長寬高) | 700*650*1700mm |
8 | 凈重 | 185KG |
