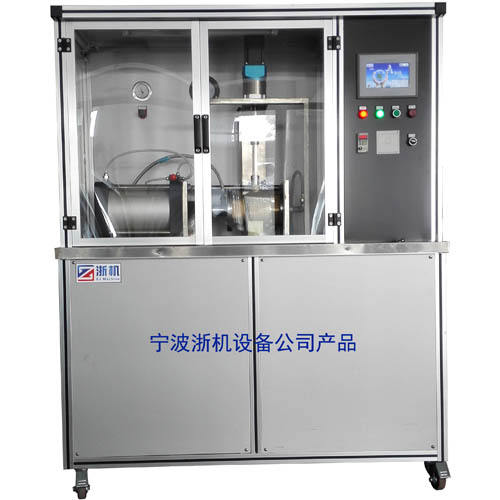

球閥壽命測試機

1  功能

1.1步進電機驅動閥門往復旋轉做耐久測試；

1.2旋轉的角度、速度可以調節；

1.3顯示扭矩值；

1.4可設定測試次數，完成后自動停機；

1.5測試的過程中通入水壓，壓力大小可以通過變頻裝置調節。

2  工作原理：

2.1  步進電機驅動閥門轉動；

2.2  扭矩傳感器檢測扭矩值；

2.3  變頻裝置調節電機轉速從面調節輸出水壓和流量。

3  結構：

3.1不銹鋼框架，304拉絲不銹鋼，底部安裝四只萬向腳輪，表面噴涂米黃色油漆；

3.2壽命測試部分，使用步進電機，可調節轉速、角度，以保證一個循環可以做到全開到全關再到全開，并可把轉速調節至5轉/分鐘；

3.3供水部分，由水箱和供水泵組成，供水的壓力和流量可以調節，可以設定和控制供水溫度；

3.4夾具可適合從1/4至2寸球閥；

3.5扭矩檢測系統，檢測測試的過程中扭矩值，以保證扭矩值不大于規定值（當扭矩值大于規定值時系統自動停機）；

3.6水流量測試系統，在球閥全開時檢測通入水流量符合規定值；

3.7管路使用PPR管道；

3.8PLC、觸摸屏控制系統。

4  測試程序：參照EN13828

4.1將球閥完全打開，并安裝到測試裝置中；

4.2以每分鐘5次回轉的速度關閉閥球，然后停止。

4.3保持閥球處于關閉位置5秒；

4.4按第2點給出的速度和扭矩將測試閥球打開；

4.5保持閥球處于全開位置5秒。

5  參數

1、  設備外形尺寸：800x600x1500mm（長寬高），其中工作臺面高度為900mm；

2、  輸入水壓：0.05-0.8MPA；

3、  測試次數設定：1-100，000次；

4、  扭矩測試范圍：4-40Nm；

5、  適用閥門：DN6-DN50；

6、  流量范圍：4-40L/min；

7、  電源：380V三相四線，加熱功率9KW，總功率11KW。
