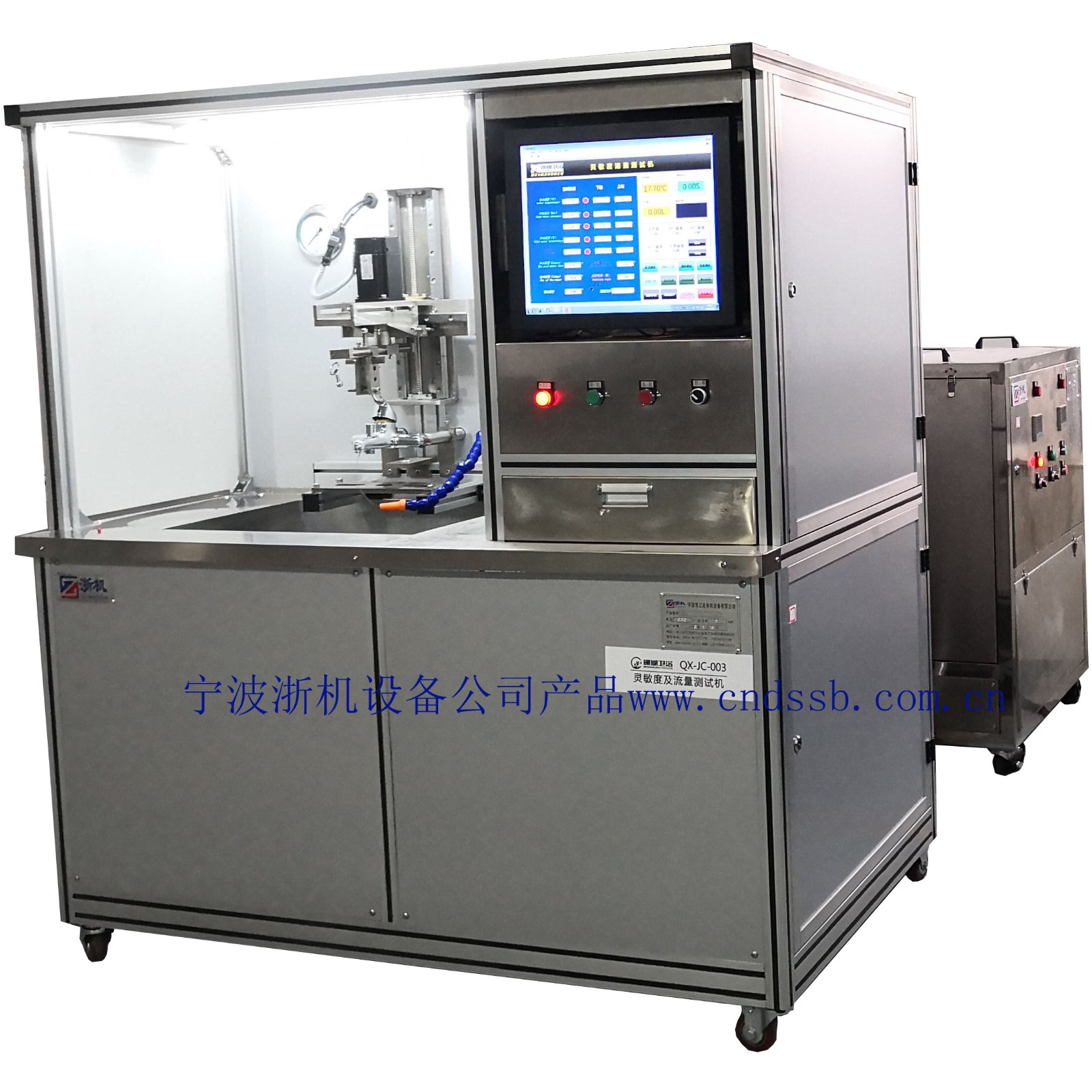

水龍頭流量和靈敏度測試機

功能：按GB18145-2014和EN817對水龍頭流量和溫度敏感性測試

1、 檢測混水為全冷、全熱、34℃、38℃和44℃時的冷水流量、熱水流量和總流量；

2、 在0.3MPA的動壓下檢測并繪出溫度和角度曲線；

3、 電腦控制測試過程，生成曲線和報告，并可用A4紙打印。

設備結構：

1、測試機鋁型材框架，底部安裝6只萬向腳輪；

2、測試機部分，包括鋁型材框架、冷熱水槽，設備內部安裝2只304不銹鋼水槽，兩水槽的體積均為200L。水槽內安裝溫度傳感器、排水閥、電磁進水閥和溢水管，其中熱水槽中有18KW不銹鋼加熱管。水槽外面有保溫材料。

3、空氣能冷水機：對冷水箱進行制冷，以保證冷水溫度在要求的范圍內。

4、流量計：冷熱水管道上均安裝一臺電磁流量計。

5、水泵：安裝一臺冷水泵和一臺熱水泵，分別供應冷熱水，另有一臺循環水泵，用于循環空氣能和冷水槽的水。

6、管道：304不銹鋼管道，管道外徑22mm，內徑16mm。

7、伺服電機轉動閥芯系統：伺服電機驅動，轉到全冷水邊或全熱水端時會自動停止。

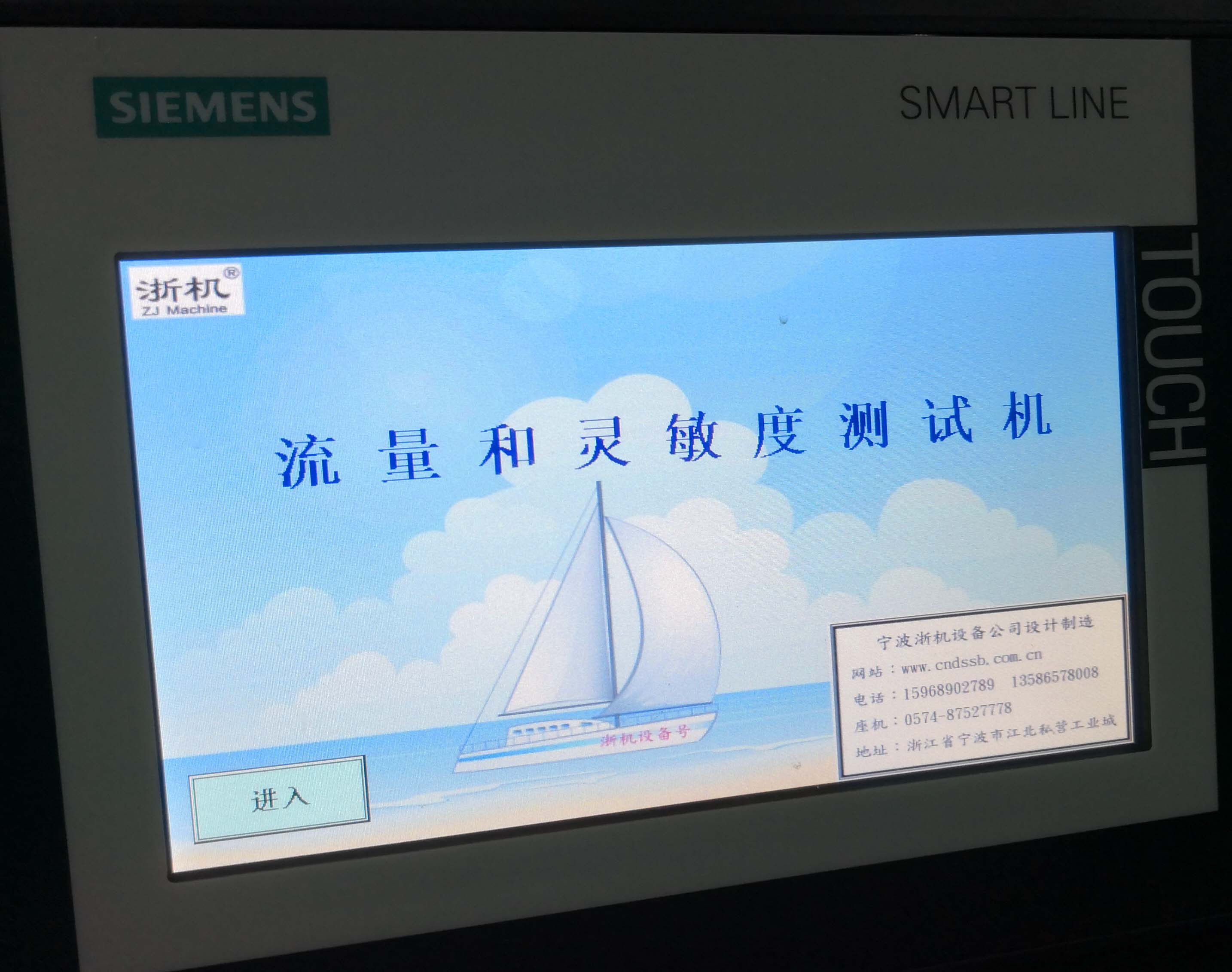

8、控制系統：由電腦、PLC、組態軟件、控制柜等組成，可以生成角度、溫度曲線，測試報告，并可以打印結果。

測試程序：

1、 打開進水閥，向冷熱水槽中自動加滿自來水。

2、 設定好測試溫度，點擊“加熱”和“制冷”按鈕，自動加熱和制冷，讓冷水槽和熱水槽的溫度達到測試要求。加熱和制冷時間約需30分鐘。

3、 按待測樣品安裝在夾具上，設定好測試壓力。

4、 流量測試自動完成：設備會自動找準全冷、34℃、38℃、44℃和全熱，并在每個狀態下測試流量并記錄下流量值，并可生成報告。

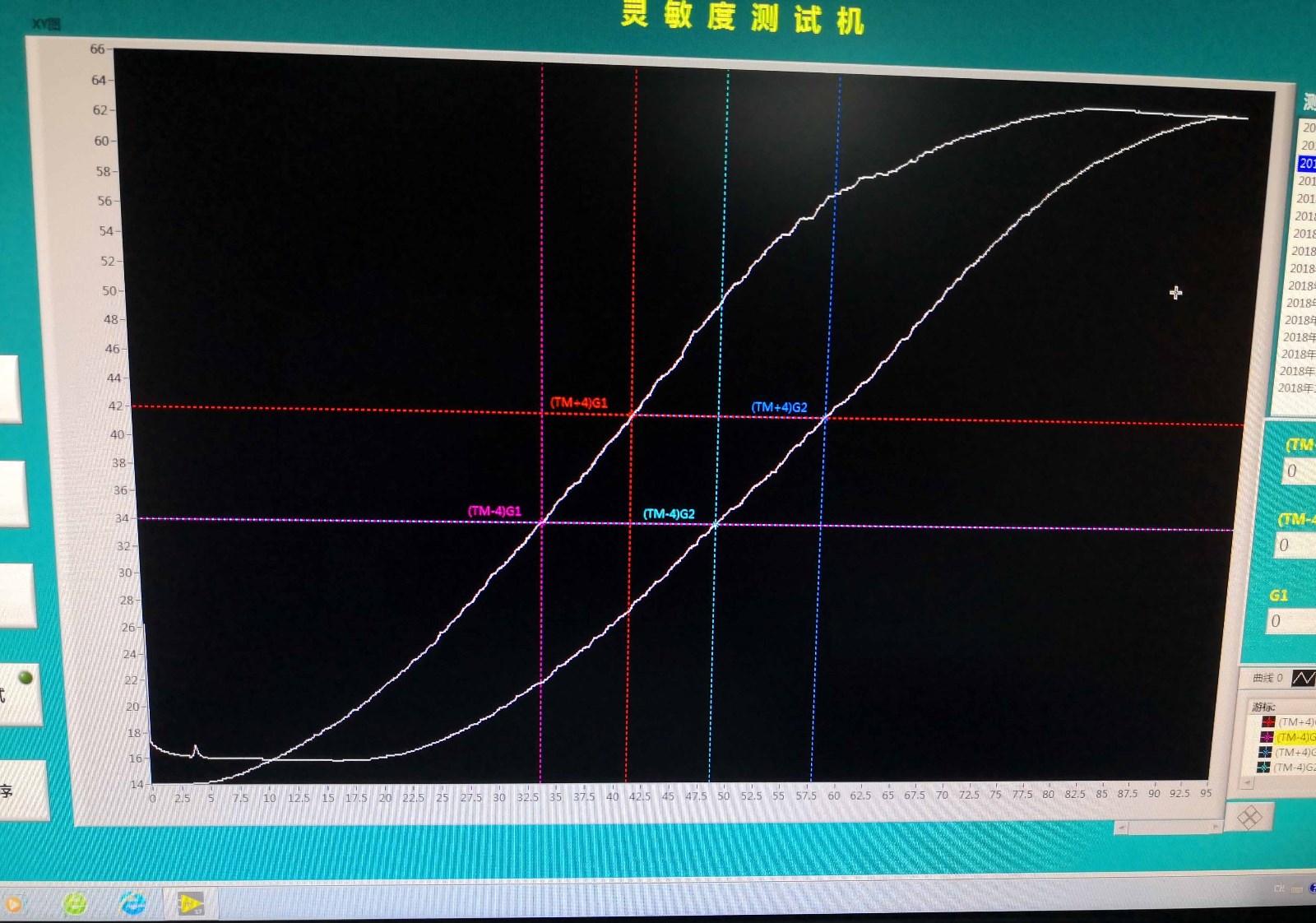

5、 溫度敏感性測試自動完成：設備會在全冷水狀態下開始，按0.5°/s的角速度向全熱狀態轉動，再從熱水端返回冷水端，同時記錄整個過程的角度和溫度數據，繪出角度和溫度曲線。

6、 測試產生的混和水一部分流入熱水槽，另外一部分可排放掉，冷水槽使用自來水進行補充。

參數
