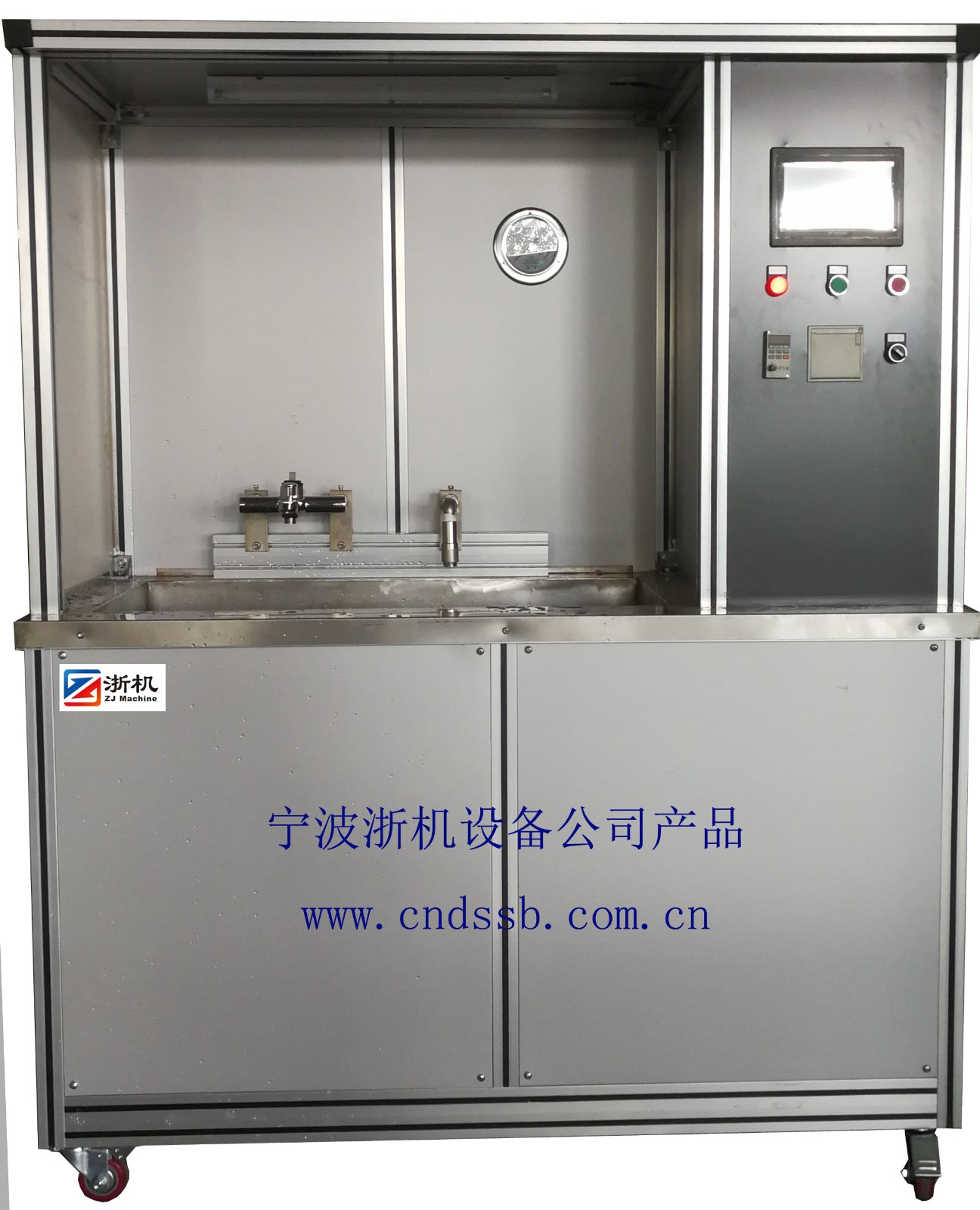

流量測試機
功能：對水龍頭、閥芯、花灑等衛浴產品進行流量測試
1、 可設定壓力，自動變頻調節；
2、 有手動測試和自動測試兩種模式；
3、 有單冷水和冷熱水兩種配置；
4、 可提供五組壓力，可進行自動測試；

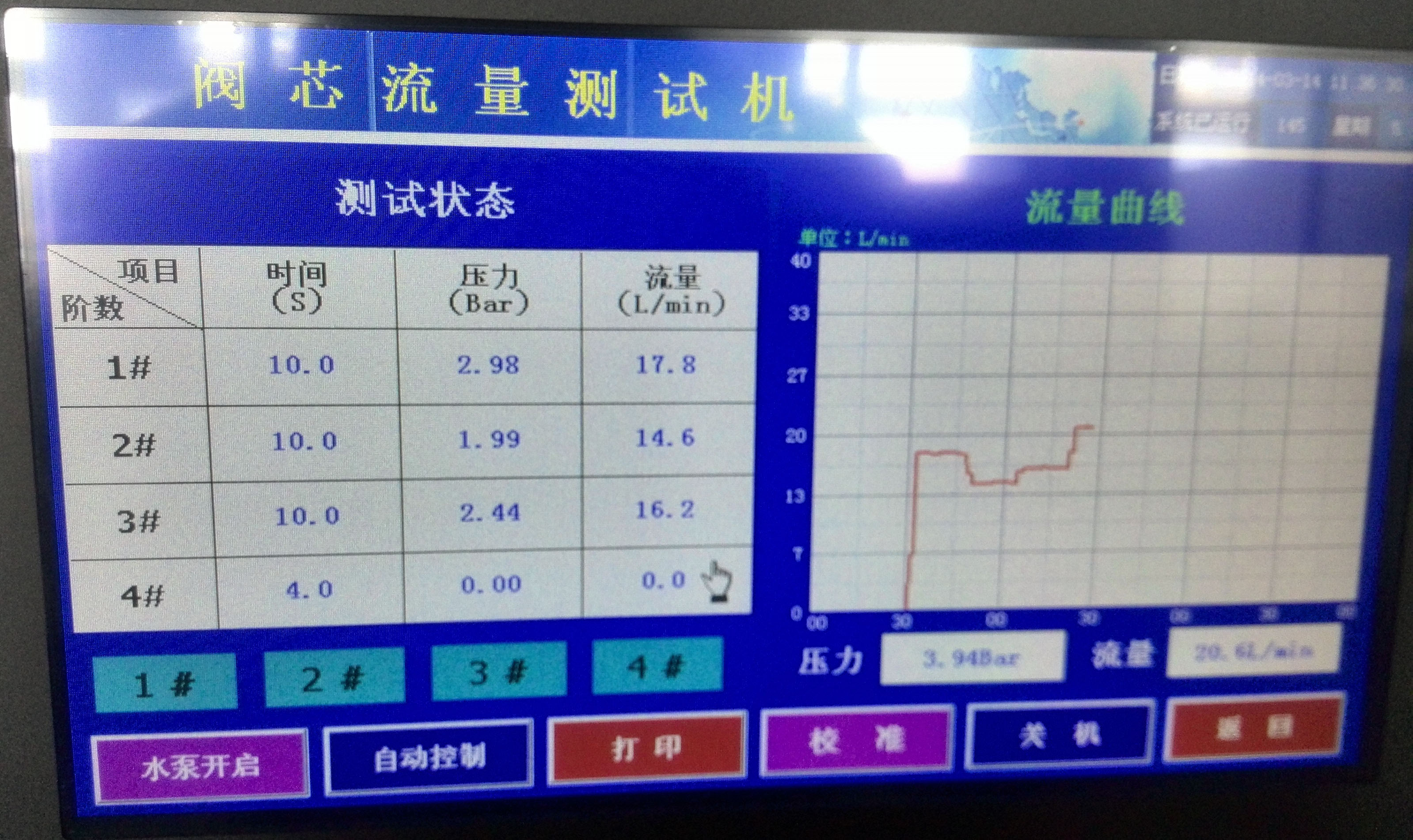

5、 觸摸屏上顯示流量、壓力值；
6、 流量計有液體渦輪流量計和電磁流量計兩種配置；
7、 生成時間-流量曲線。
支持訂做：
1、流量范圍：0.01-4000L/min；
2、壓力范圍：0.01-2.0MPa；
3、供水：有單冷水，冷熱水兩種供選擇；
4、可訂做符合英國要求的低壓流量測試機。
測試工位：
（1）連接方式為兩個中心距150mm的G3/4外螺紋接頭，可以旋接淋浴龍頭；
（2）可提供軟管、花灑、水龍頭的連接頭。
型號分類
型號 | ZJFR01 | ZJFR02 | ZJFR03 |
型號說明 | 冷熱水常規及低壓小流量 | 冷熱水常規壓力流量 | 單冷水常規流量 |
適用標準 | 歐標、國標、美標、澳標 | 歐標、國標、美標、澳標 | 國標、美標、澳標 |
功能 | 1、1-6bar常規壓力流量測試； 2、0.1bar低壓力小流量測試； 3、軟管花灑角閥流量測試； 4、設備供應冷水和熱水，分別顯示冷水和熱水流量； 5、可檢測混和出水溫度，以便水龍頭在全冷水、34℃、38℃、44℃和全熱水狀態下測流量。 | 1、1-6bar常規壓力流量測試； 2、軟管花灑角閥流量測試； 3、設備供應冷水和熱水，分別顯示冷水和熱水流量； 4、可檢測混和出水溫度，以便水龍頭在全冷水、34℃、38℃、44℃和全熱水狀態下測流量。 | 1、1-6bar常規壓力流量測試； 2、軟管花灑角閥流量測試。 |
單路水流量范圍 | 1、 常規流量：2.5-35L/min； 2、 小流量：1.3-10L/min（或0.4-4L/min）。 | 常規流量：2.5-35L/min | 常規流量：2.5-35L/min |
供水方式 | 供應冷水和熱水 | 供應冷水和熱水 | 供應單冷水 |
外形尺寸 | 2000*700*1600mm | 2000*700*1600 | 1600*700*1600 |
電源 | 380V三相四線21KW | 380V三相四線21KW | 380V三相四線1.5KW |
材料 | 304不銹鋼 | 304不銹鋼 | 304不銹鋼 |
凈重，Kg | 320 | 300 | 200 |
結構：
1、鋁型材框架，流量測試的水可回到水箱里進行循環使用；
2、供水部分：不銹鋼水箱+不銹鋼多級泵+管道；
3、壓力調節部分：利用變頻器調節輸出的壓力和流量；
4、流量測試部分：使用電磁流量計或渦輪流量計檢測流量；
5、冷水箱：內部有進水浮球閥、排水管、溢水管、液位開關等；
6、控制系統：PLC+觸摸屏進行控制，觸摸屏上會顯示流量、壓力。
